金型温度調節機
水媒体冷温調機
KCW-HLシリーズ

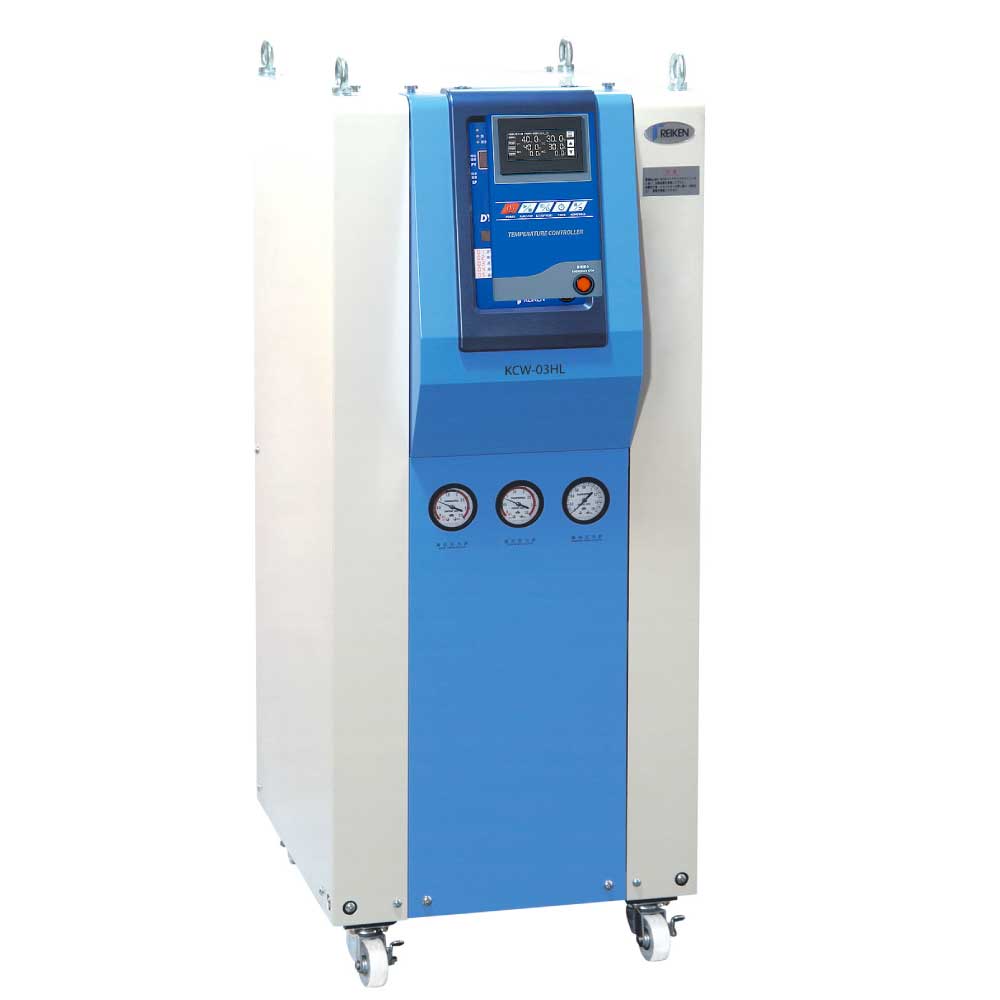

金型温度調節機 金型冷温調機 (水用:10~95℃) ダイナサーモ KCW-HLシリーズ

加熱・冷却の10℃~95℃に対応
  • あらゆる条件の金型水路に大流量供給。ハイサイクル、高品質安定成形に最適
  • ダイナクリーン・NDeo(循環水錆抑制措置)を標準搭載(10馬力以上)
  • 環境保護対応の冷媒R407C(オゾン破壊係数0)を採用

概要

媒体循環量性能曲線、フロー図

KCW-01HL~KCW-05HL

媒体循環量性能曲線、フロー図

KCW-10HL~30HL

媒体循環量性能曲線、フロー図

KCW-10HL2~30HL2

仕様

型式 媒体 使用温度
(℃)
冷却能力 ※1
10℃(kW)(50/60Hz)
圧縮機出力
(kW)
ヒータ容量
(kW)
KCW-01HL 清水 Max.10~95 2.8/3.3 0.9 3
KCW-03HL 9.7/11.9 3 6
KCW-05HL 15.9/19.2 3.75 9
KCW-03HL2 9.7/11.9 3 6×2
KCW-05HL2 15.9/19.2 3.75
KCW-10HL 29.3/33.6 7.44 12
KCW-15HL 45.2/52.8 7.44+3.75
KCW-20HL 58.6/67.2 7.44×2 12×2
KCW-25HL ※2 74.5/86.4 7.44×2+3.75 40
KCW-30HL ※2 87.9/100.8 7.44×3
KCW-10HL2 ※2 29.3/33.6 7.44 9×2
KCW-15HL2 ※2 45.2/52.8 7.44+3.75 12×2
KCW-20HL2 ※2 58.6/67.2 7.44×2
KCW-25HL2 ※2 74.5/86.4 7.44×2+3.75 30×2
KCW-30HL2 ※2 87.9/100.8 7.44×3

※1:冷却水入口温度30℃、冷却水出口温度35℃のときの値です。
※2:ヒータレスタイプ(KCWⅢ-25εza・30εza、KCWⅢ-10εza2~20εza2、25εza2、30εza2)も標準仕様にて用意しております。
※2021年3月より旧KCWⅢ-Hεzaシリーズ名称変更。
